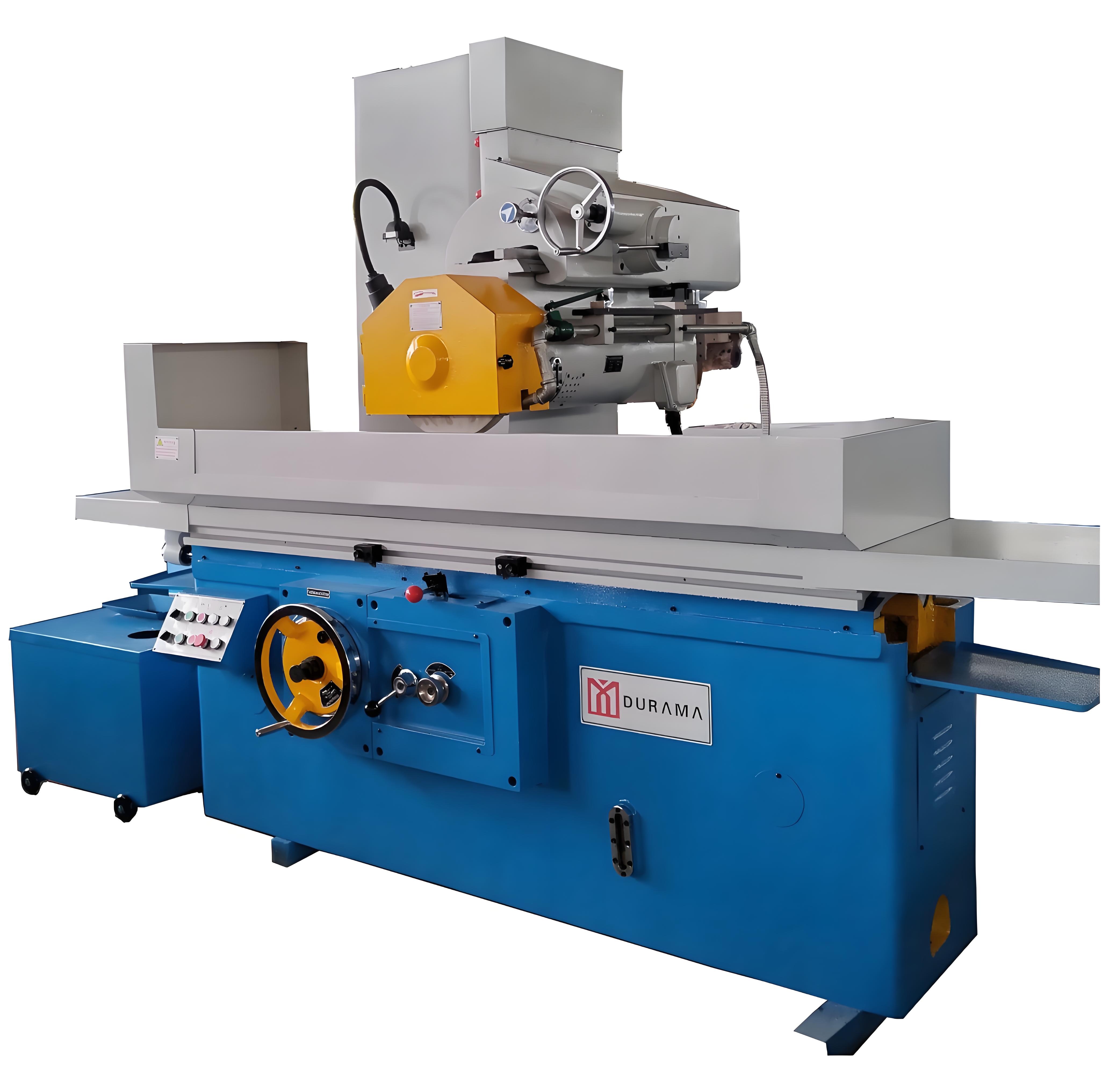

M7130
DURAMA
84601990
1. Principio de trabajo:
Una máquina de molienda de plataforma se compone principalmente de componentes como la base de la máquina, la mesa de trabajo, el huso, el cabezal de molienda, las guías, el sistema de alimentación y el sistema de lubricación. La base de la máquina sirve como estructura de soporte de toda la máquina, mientras que la mesa de trabajo se utiliza para montar la pieza de trabajo. El huso y el cabezal de molienda son componentes clave que permiten la operación de molienda. Una máquina de molienda de cama plana utiliza principalmente la rotación de una rueda de molienda para moler las piezas de trabajo. Durante el proceso de molienda, la rueda de molienda gira a alta velocidad, moliendo continuamente la superficie de la pieza de trabajo a través del contacto con ella, logrando así la precisión y la calidad de la superficie requeridas.
2. Alcance de la aplicación:
Las máquinas de molienda de plataforma se utilizan ampliamente en la industria de metalurgia adecuadas para moler varios materiales metálicos, como aleaciones de aluminio, acero de aleaciones de cobre de acero inoxidable, etc. Las máquinas de molienda de cama plana se aplican ampliamente en fabricación de moho y procesamiento de fabricación mecánica y procesamiento de piezas de componentes automotrices aeroespacial Campos de componentes electrónicos.
3. Ventajas del equipo:
La precisión de posicionamiento y la repetibilidad de la máquina de molienda Durama Flatbed son muy altas, lo que garantiza una alta precisión en el procesamiento parcial y lo que lo hace adecuado para aplicaciones que requieren mecanizado de alta precisión. La máquina de molienda Durama Flatbed puede procesar múltiples superficies de la pieza de trabajo en una sola configuración, que generalmente requiere solo la inspección de la primera pieza, eliminando muchos de los procedimientos típicamente asociados con máquinas herramientas convencionales, mejorando así la eficiencia de producción. El procedimiento de procesamiento de la máquina de molienda Durama Flatbed se puede completar automáticamente de acuerdo con el programa de entrada, lo que permite al operador realizar solo la configuración inicial, la carga y descarga de piezas, y el cambio de herramienta, reduciendo significativamente la intensidad del trabajo físico del operador.
4. Parámetros del equipo:
modelo | M7130 | |||
puesta en escena | Tamaño de la tabla (ancho * longitud) | mm | 300*1000 | |
Tamaño de molienda (ancho * longitud) | mm | 300*1000 | ||
Tabla de trabajo Viajes longitudinales | mm | 1100 | ||
Velocidad de estación de trabajo (infinito) | m/min | 3-27 | ||
Groove de tipo T de trabajo T (número de ranuras * ancho) | mm | 3*18 | ||
Carga de trabajo de trabajo | kg | 468 | ||
bistrique | La distancia entre el centro del eje de la rueda de molienda y la mesa de trabajo | mm | 575 | |
La alimentación intermitente por trazo de la cabeza de molienda | mm/visita | 3-60 | ||
Velocidad del eje de la rueda de molienda | R/min | 1440 | ||
Valor de escala de rueda de mano de alimentación érica | mm | 0.01 | ||
Velocidad de alimentación de rotación a mano | alimento vertical | mm | 8 | |
marea cruzada | ||||
Tamaño de la rueda de molienda (diámetro exterior * ancho * diámetro interno) | mm | Φ350*40*φ127 | ||
potencia del motor | Potencia total del motor | KW | 8 | |
Potencia del motor de la cabeza de molienda | KW | 4.5 | ||
Precisión laboral | Procesar el paralelismo del plano de la base de la superficie | mm | 300: 0. 01 | |
aspereza de la superficie | um | RA0.63 | ||
Peso de la máquina | peso neto | kg | 3500 | |
dimensión de esquema | Longitud * ancho * altura | mm | 2800*1673*2035 | |
