| Cantidad: | |
|---|---|

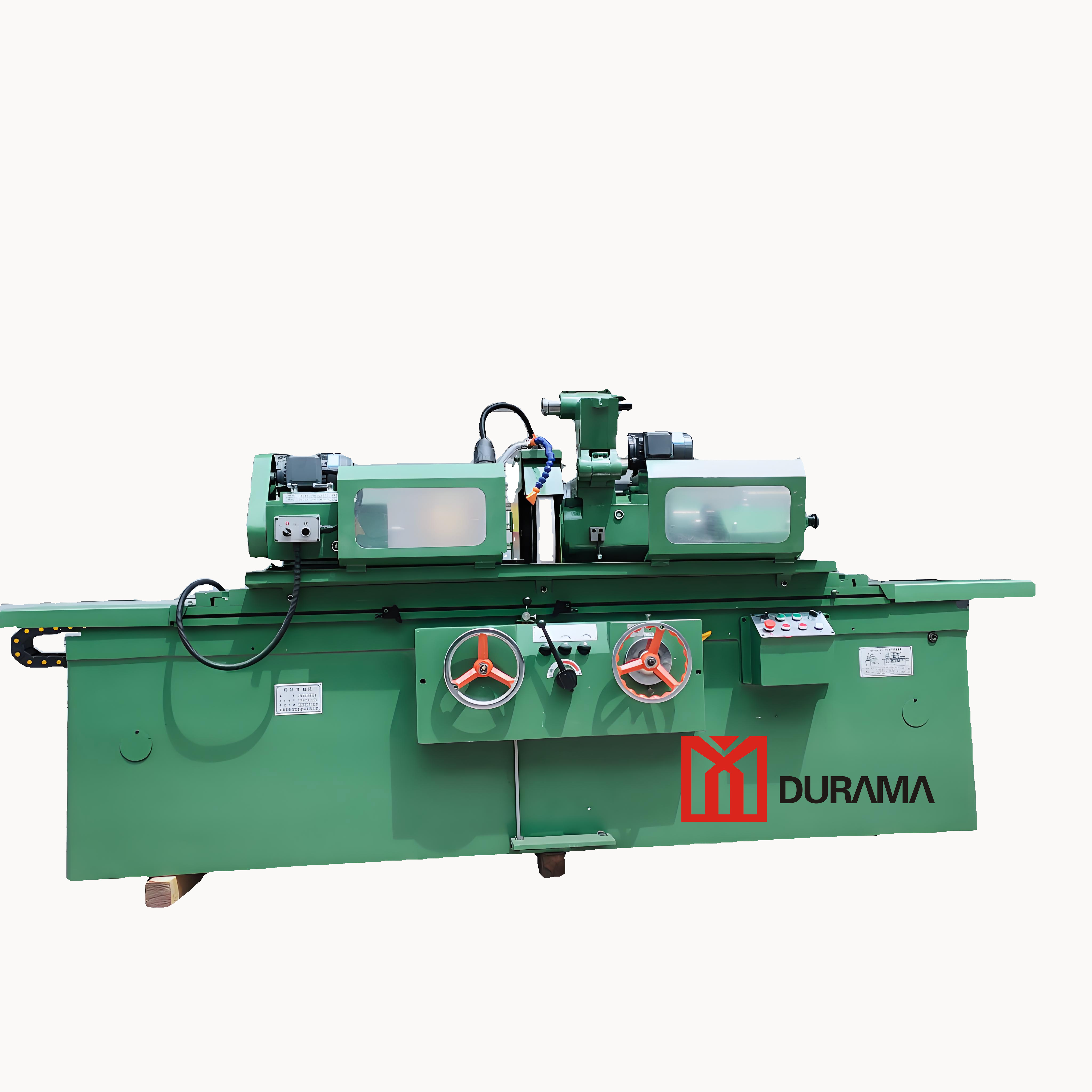

M1432X1500
DURAMA
84601990
1. Estructura principal:
La máquina de molienda circular externa se compone principalmente de la cama, la mesa de trabajo, el marco de la cabeza, el asiento de la cola, el dispositivo de succión de polvo de transmisión y el sistema de lubricación.
2. Alcance de la aplicación:
Los molinillos cilíndricos externos se utilizan principalmente para la rectificación de precisión de caras finales, círculos externos y superficies cónicas de lotes de piezas de tipo eje, que sirven como equipos primarios en industrias como motores automotrices. Los molinillos cilíndricos externos son adecuados para procesar piezas de tipo eje con pequeños lotes y requisitos de alta precisión en talleres de maquinaria de precisión militar, aeroespacial y general. También se utilizan en la industria textil para procesar rodillos de cuero en máquinas de hilados gruesos y finos, incluso máquinas de bobinado, máquinas de peinado de precisión y máquinas de peinado. Además, se utilizan molinillos cilíndricos externos en la fabricación de equipos de comunicación de oficina, incluidas máquinas de fax, copiadoras, impresoras, máquinas de grabado, etc., para procesar rodillos de goma. Son aplicables para el procesamiento de rodillos de cuero en sistemas de transmisión automática en las industrias de impresión, alimentos y farmacéuticos, así como procesamiento de plástico.
3. Ventajas del equipo:
La precisión de posicionamiento y la precisión de posicionamiento repetida de la máquina de molienda circular externa Dura MA son muy altas, lo que puede garantizar la alta precisión de las piezas de procesamiento, adecuadas para las ocasiones que requieren un procesamiento de alta precisión. 4. Parámetros del equipo:
modelo | unidad | M1432/1500 |
Rango de diámetro para moler | mm | 8 ~ 320 |
longitud máxima de molienda | mm | 1500 |
Diámetro máximo de diámetro | mm | 160 |
Diámetro mínimo | mm | 35 |
Profundidad máxima | mm | 125 |
Peso máximo de la pieza de trabajo | kg | 150 |
altura central | mm | 180 |
Distancia central superior | mm | 1500 |
Movimiento máximo del banco de trabajo | mm | 1600 |
Ángulo rotativo máximo de la mesa de trabajo | ° | 7 ° en sentido antihorario |
Rango de velocidad de movimiento de la estación de trabajo | m/min | 0.1 ~ 4 |
Flujo de ruedas a mano de trabajo de trabajo | mm | 6 |
Rango de velocidad del huso del marco de la cabeza | rpm | 28,43,73,110,184,277 |
Especificación del orificio del huso del marco EAD | No.4 Morse | |
Especificación del marco de la cabeza | mm | 165 (tres clavados) |
Especificación de agujero cónico de la manga del marco de cola | No.4 | |
Movimiento de la manga del marco de cola | mm | 30 |
Movimiento máximo del marco de la rueda de molienda | mm | 266 |
Movimiento rápido del marco de la rueda de molienda | mm | 50 |
Mango de mango de la rueda de arena movimiento rotacional | mm | Grueso 2 fino 0.5 |
Mango del soporte de la rueda de arena | mm | Grueso 0.01 fino 0.0025 |
Velocidad del huso del soporte de la rueda de arena | rpm | 1670 |
Especificación de la rueda de molienda (D × T × D) | mm | 400 × 52 × 203 (205 agujero interno) |
350*127*40 (127 agujeros internos) | ||
Velocidad de línea máxima de la rueda | EM | 35 |
Velocidad del eje principal de la herramienta de molienda interna | rpm | 1500 |
Flujo de bomba de enfriamiento | L/min | 25 |
Potencia del motor de la rueda de molienda | KW | 5.5 |
Probabilidad del motor del marco de la cabeza | KW | 1.1 |
capacidad agregada | KW | 9 |
Tamaño de la máquina herramienta (longitud × ancho × altura) | mm | 4213 × 1670 × 1650 |
Peso de la máquina | kg | 4000 |
